配電監測器接線圖讓你安裝更簡單

來源: Cat 發布日期: 2019.03.28

智能配電監測器是專門為機房環境監控系統開發用來采集配電開關狀態的專用模塊。配電監測器安裝難?一份配電監測器接線圖告訴你其實很容易!

一、配電監測器主機側接線

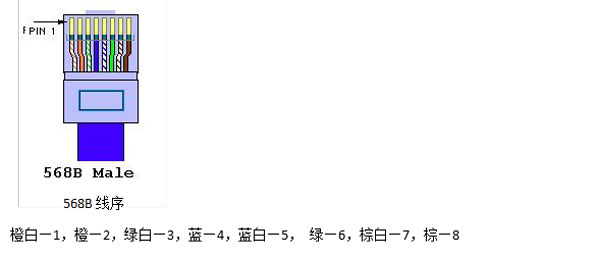

配電監測器主機側接485接口,主機側用水晶頭568B的線序,制作網線。

568B線序

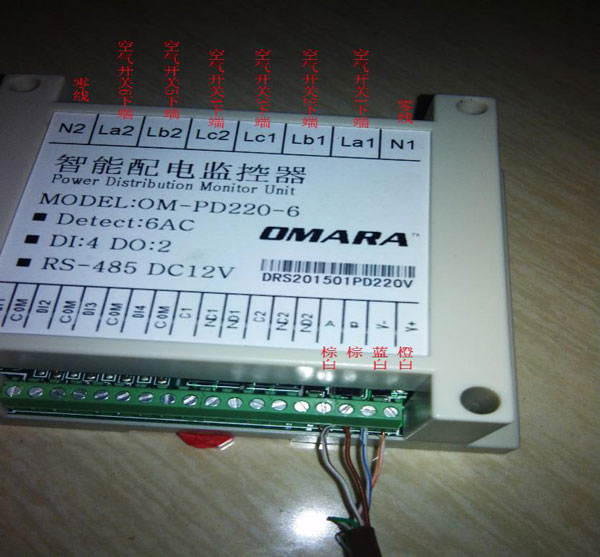

二、配電監測器傳感器側接線

1、配電監測器側線序:A—棕白,B—棕,藍白—V-,橙白—V+。

2、接空開側:La1  Lb1  Lc1  N1  是一組       La2  Lb2  Lc2  N2  是一組。

 配電監測器傳感器側接線

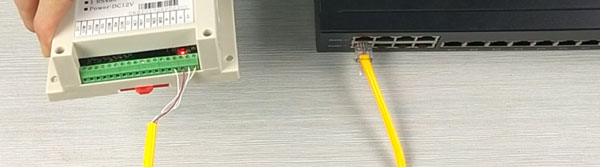

三、配電監測器上電

傳感器連接主機后,紅色指示燈常亮

配電監測器上電

配電監測器接線圖讓你安裝更簡單!

如果您想了解更多關于配電監測器接線圖或機房監控信息,或者您有任何疑問,請致電:400-030-5510。邁世為您提供24小時在線客戶服務,我們將竭誠為您服務!同時,邁世是動力環境監控產品制造商,更是中國機房監控系統解決方案供應商,可以為您提供更多的產品與解決。


邁世官網: www.87770.com.cn
咨詢熱線: 400-030-5510 立即咨詢
【推薦機房監控解決方案】

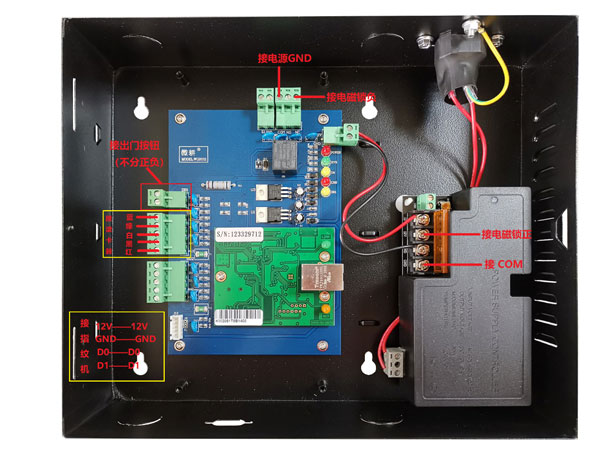

門禁控制器接線圖讓你安裝更方便

門禁控制器接線圖讓你安裝更方便

門禁控制器是一種可擴展、功能定制及支持二次開發調用的控制器系列,功能齊全穩定、易于快速安裝,廣泛用于數據中心、通信基站、企業、住宅、公共場所及特殊環境。門禁控制器安裝難?一份門禁控制器接線圖告訴你其實很容易!

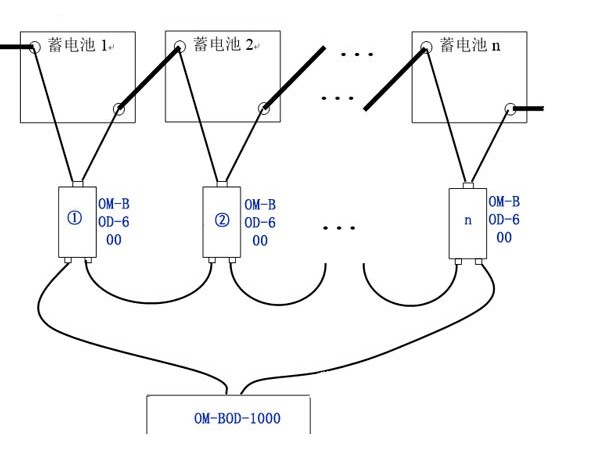

蓄電池內阻監測模塊接線圖讓你安裝更方便
