門禁控制器是一種可擴展、功能定制及支持二次開發調用的控制器系列,功能齊全穩定、易于快速安裝,廣泛用于數據中心、通信基站、企業、住宅、公共場所及特殊環境。門禁控制器安裝難?一份門禁控制器接線圖告訴你其實很容易!
一、局域網

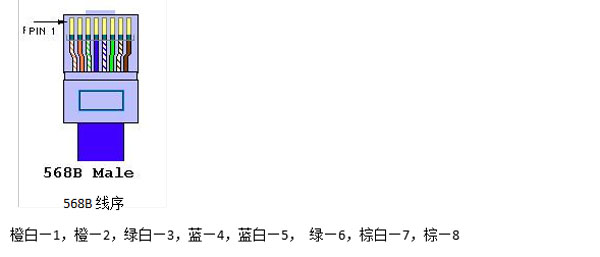

門禁控制器需與動環主機在同一個交換機或者局域網里,主機側用水晶頭568B的線序,制作網線。
二、門禁控制器接線圖

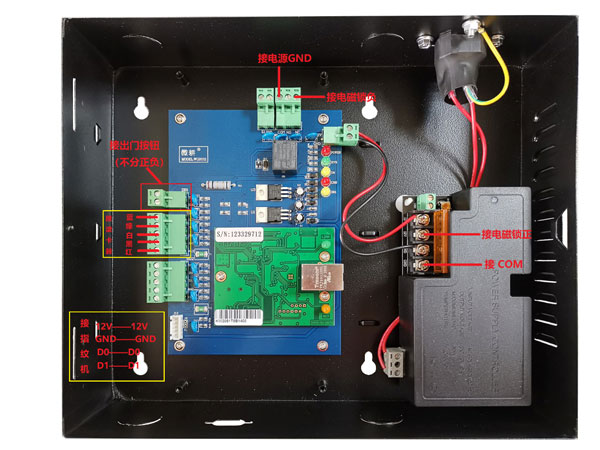

門禁控制器連接的有出門按鈕、讀卡器(指紋機)、電磁鎖(或電插鎖)。
1、 門禁供電
12V—門禁電源箱12V GND—門禁電源箱GND
2、 接讀卡器(指紋機)

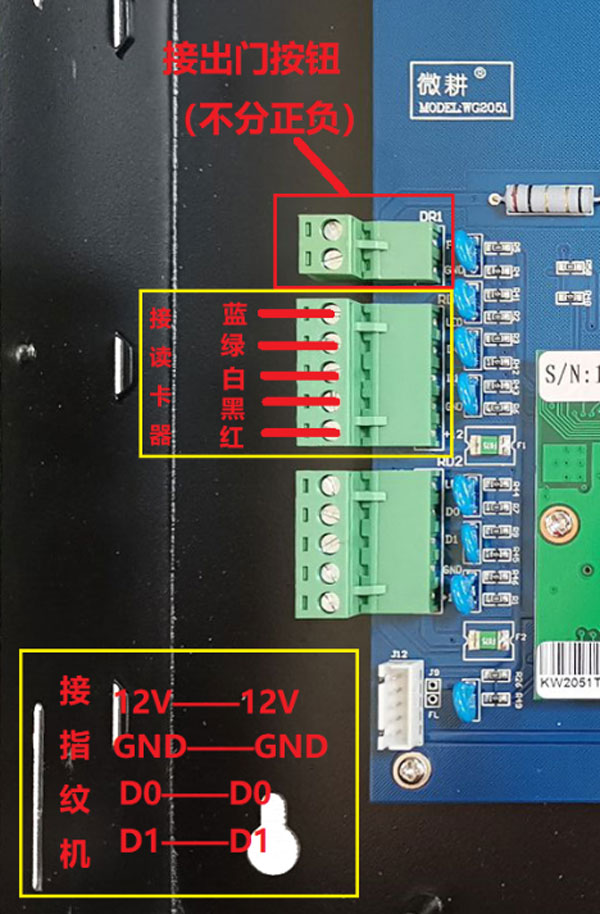

① RD1 接進門讀卡器:LED — 藍線(讀卡器) D0—綠線 D1—白線 GND—黑線 12V—紅線。
② RD1接指紋機:12V-12V GND—GND D0—DO0 D1—D1。
③ RD2接出門讀卡器(出門指紋機),接線與RD1一樣。
3、接門磁鎖
① V+是門磁鎖的正,V-是門磁鎖的負
② 門磁鎖的正接 門禁控制器上的NC 門磁鎖的負 接門禁電源箱的GND
注意:將門禁控制器通過網線接入交換機或路由器,與監控主機在同一網絡,即可實現對門禁出入記錄的監控
三、門禁控制器上電指示燈
門禁控制器連接主機后,傳感器上的SYS指示燈,會進行閃爍。
門禁控制器接線圖讓你安裝更方便!
如果您想了解更多關于門禁控制器接線圖或機房監控信息,或者您有任何疑問,請致電:400-030-5510。邁世為您提供24小時在線客戶服務,我們將竭誠為您服務!同時,邁世是動力環境監控產品制造商,更是中國機房監控系統解決方案供應商,可以為您提供更多的產品與解決。
